這篇主要教導如何從Pads內導入OrCAD電路圖,讓OrCAD和Pads相互應的Footprint一致

01_轉換線路圖資料 (1).png

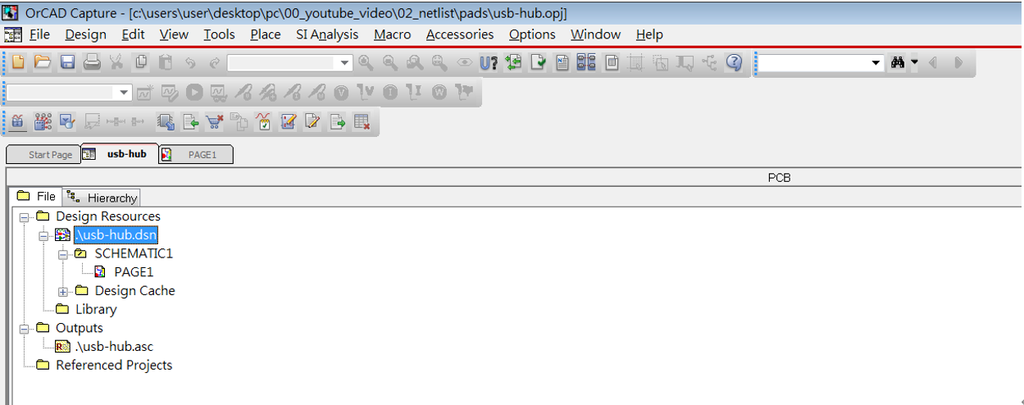

開啟OrCAD電路圖,開啟你的專案

1.點選OrCAD專案

2.選擇「Create netlist」

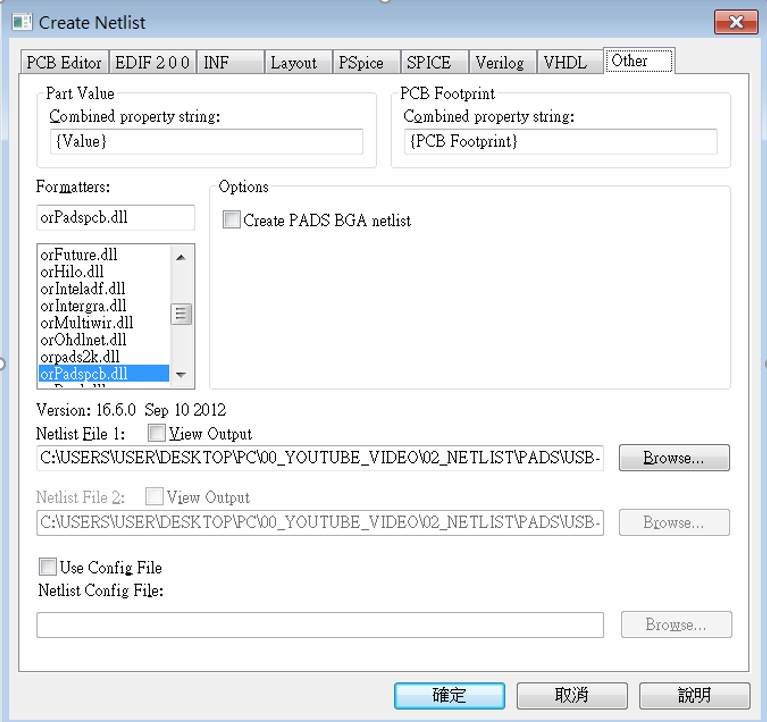

1.開啟後會開啟「Create Netlist」,選擇最後一個tab「Other」

2.裡面的 for Matters 選擇「orPadspcb.dll」

3.Netlist File 輸出格式選擇.asc檔案,XXX.asc

01_轉換線路圖資料 (2).png

4.接著按下「確定」

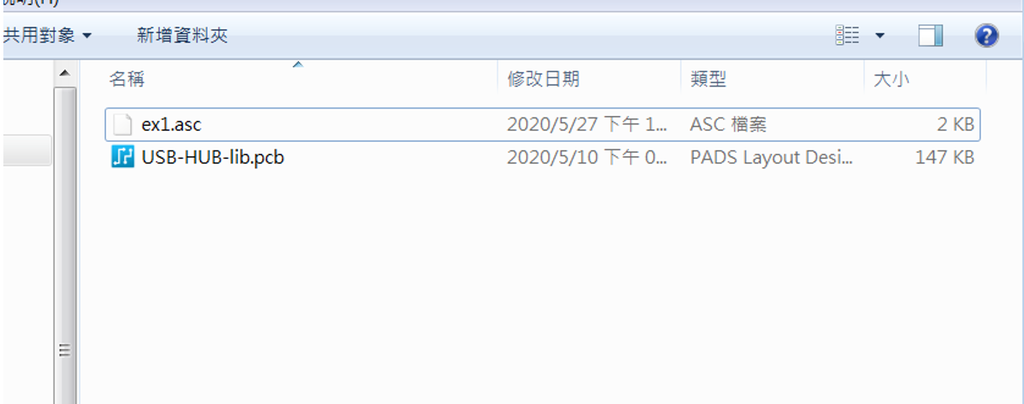

完成後會產生此檔案「.asc」檔案

01_轉換線路圖資料 (3).png

接著,打開Pads

01_轉換線路圖資料 (4).png

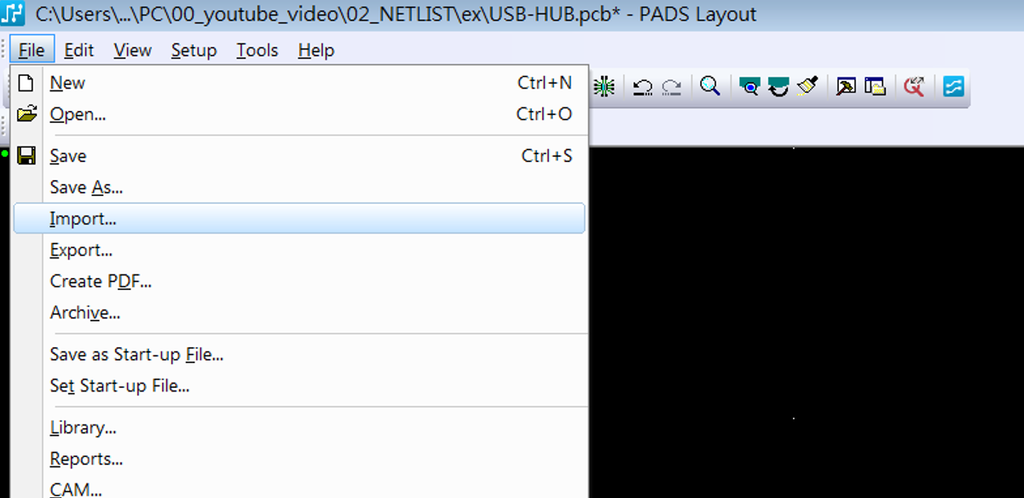

「File/Import」輸入「.asc」檔案

01_轉換線路圖資料 (5).png

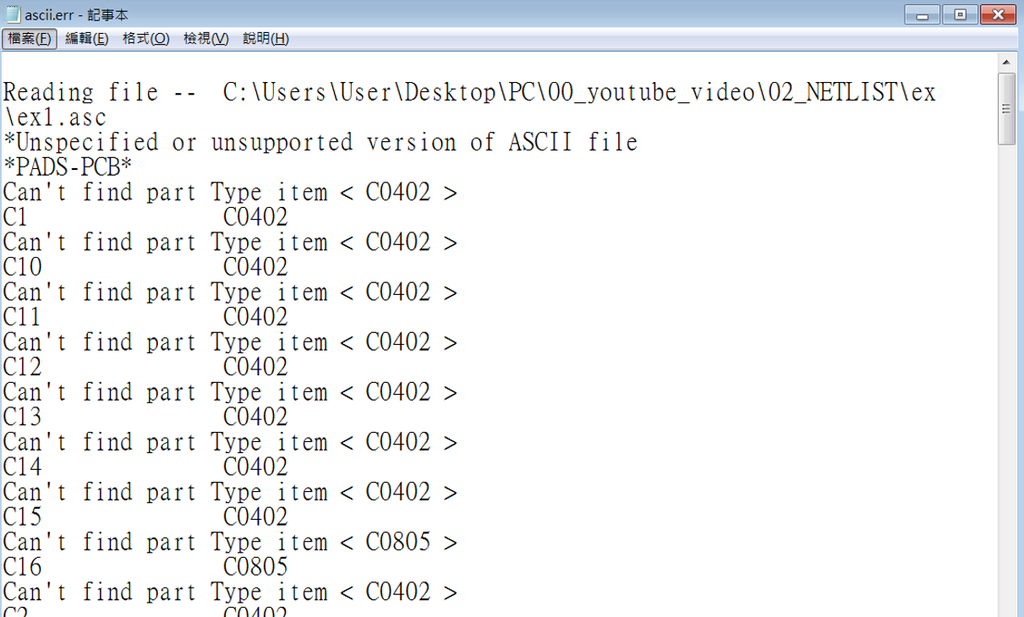

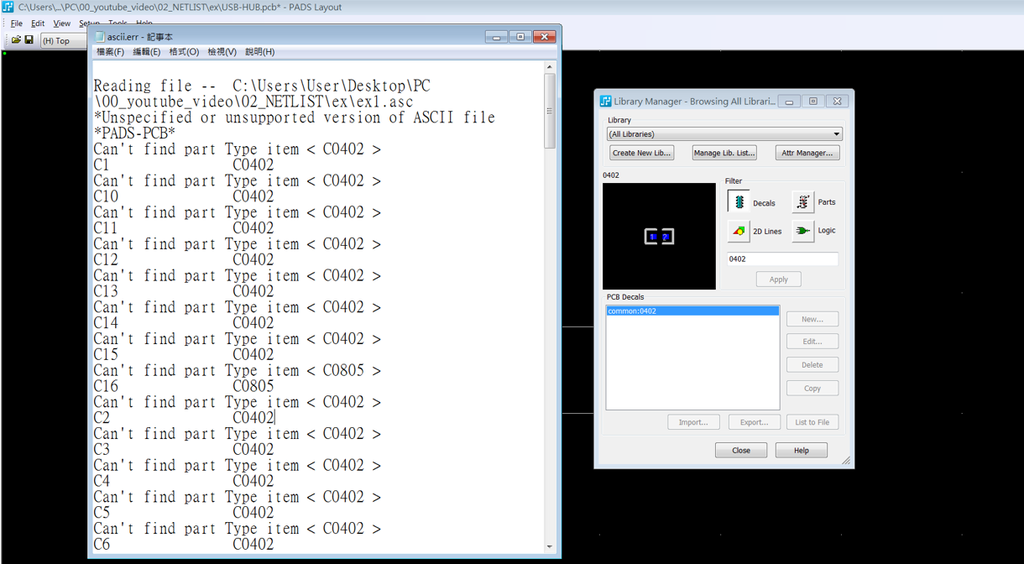

輸入後會產生記事本檔案,「Can’t find part Type item」這邊代表ORCAD 中的netlist沒有建立對應的footprint,因此我們要去找,在pads內相對應的footprint名稱.以下教怎麼找

01_轉換線路圖資料 (6).png

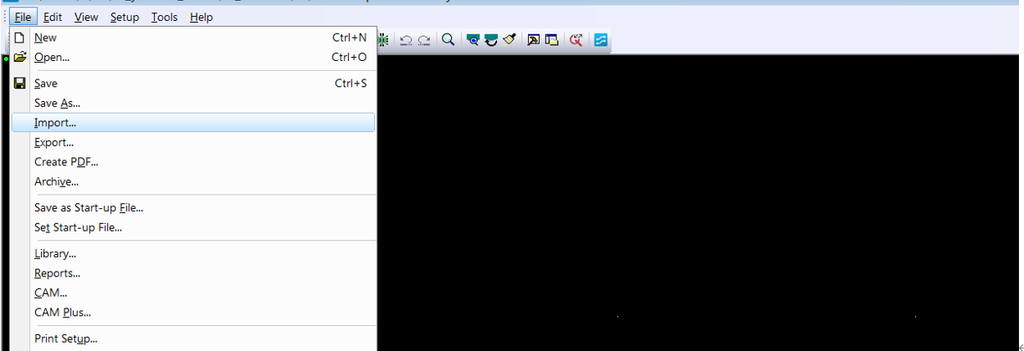

回到Pads .到「File/Import」

01_轉換線路圖資料 (7).png

右邊的Library內,可以找到相對應footprint的名稱,舉例,若在ORCAD內,C1的footprint名稱為「C0402」,在Pads內名稱為「0402」,那我們可以把名稱改過去就可以(下個步驟)01_轉換線路圖資料 (8).png

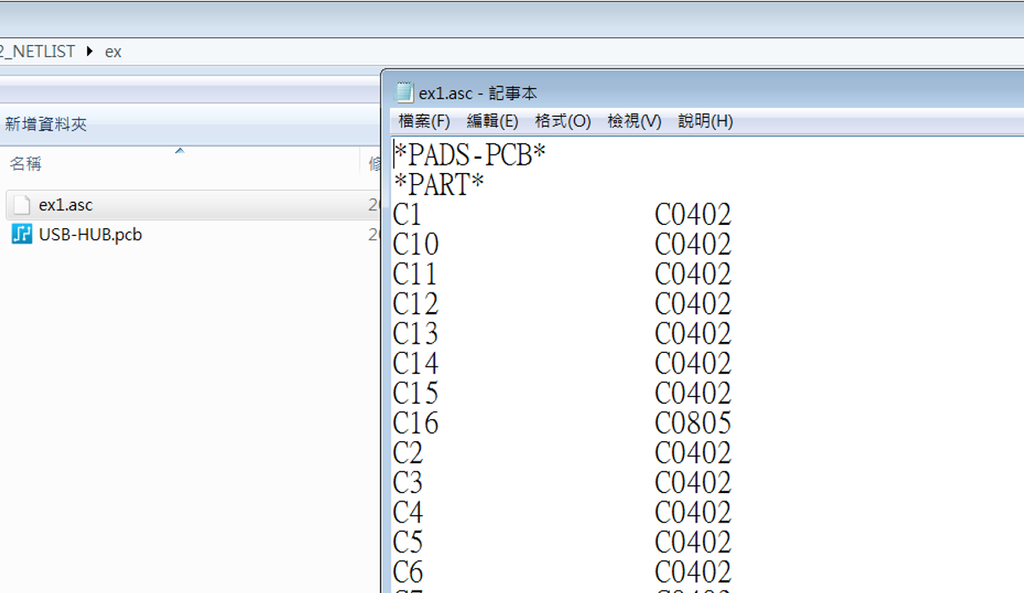

馬上打開「.asc檔案」,開啟後會是像圖片這樣,我們只要修改「C0402」為「0402」就可以與Pads上匹配01_轉換線路圖資料 (9).png

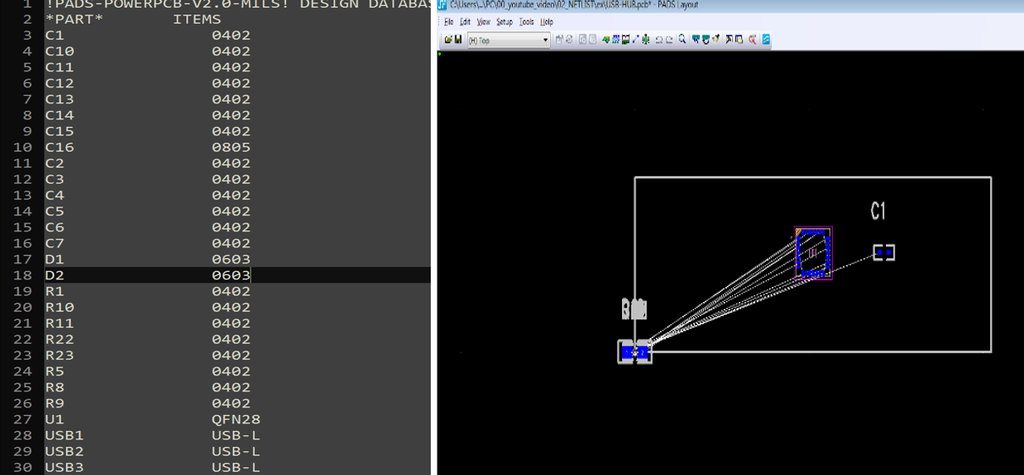

修正一個名稱後,0402的footprint出現了,只要持續修正其他錯誤的名稱,與Pads內相同,即可完成匹配01_轉換線路圖資料 (10).png

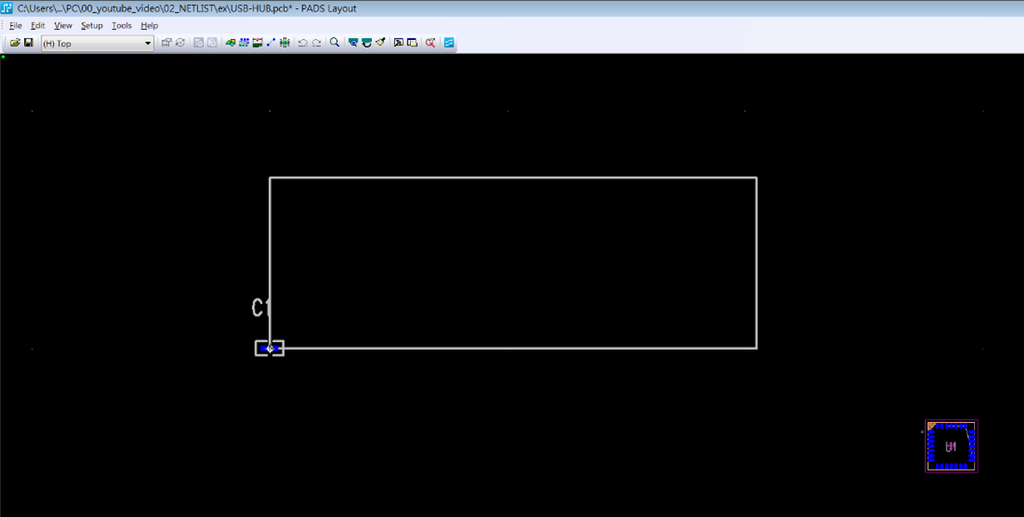

試著,把更多有錯誤的名稱改正,可以看到Pads上越來越多元件,改到沒有問題為止,你就成功了!
